So beheben Sie die vertikale Druckkopfkalibrierung –Schritt für Schritt
Vertikale Druckkopfkalibrierung zur Beseitigung von Farbabweichungen im Tintenstrahldruck
Wenn eine Farbabweichung zwischen zwei benachbarten Farbblöcken besteht, beobachten Sie den Schnittpunkt der fünf Linien auf beiden Seiten, um，die Richtung der Druckkopfabweichung zu bestimmen.
Nach Abschluss des standardmäßigen vertikalen Kalibrierungsmusters zeigt das Fehlen einer Farbabweichung im Düsenprüfmuster an, dass die aktuelle physische Vertikalposition des Druckkopfs optimal ist.
Um die Farbabweichung zwischen Druckköpfen einzustellen, stellen Sie zuerst die Farbblöcke im Düsenprüfmuster auf den Zustand ein, in dem keine Farbabweichung sichtbar ist.
Wenn ein Konflikt zwischen dem standardmäßigen vertikalen Kalibrierungsmuster und dem Düsenprüfmuster besteht (wenn die Einstellung des einen das andere falsch macht), verwenden Sie das Düsenprüfmuster als Referenz.
In der Drucksoftware wählen Sie unter dem Menü [Calibration] und der Option [Printhead Installation] die Registerkarte [Vertical Check]. Wählen Sie den Druck des vertikalen Prüfmusters, um die entsprechende Kalibrierungskarte wie unten gezeigt zu erzeugen:

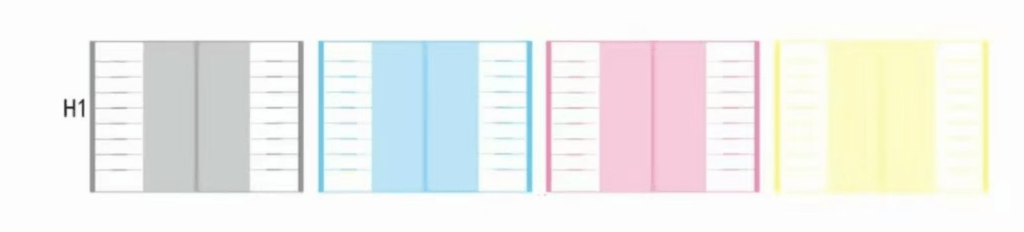

Unser Hauptaugenmerk liegt auf dem Test der äußersten linken Einheit, wie in der Abbildung unten gezeigt:
Hinweis:
- Die Tiefe der beiden Farbblöcke in der Mitte zeigt nicht die Drehrichtung des Druckkopfs an. Sie dient nur als Hinweis, dass die Druckkopfposition nicht korrekt kalibriert ist. In solchen Fällen erzeugt der Druckkopf Farbabweichungen beim Druck.
Wenn die vertikale Ausrichtung der Druckkopf-Düsenprüfung falsch ist, zeigen die Farbblöcke in der Mitte einen deutlichen Tiefenunterschied, wie unten dargestellt:
Die Richtung der Druckkopfabweichung kann durch Prüfen der Relativposition der beiden schwarzen Linien und der roten Linien bestimmt werden. Ähnlich wie bei der standardmäßigen vertikalen Kalibrierungskarte hat das Druckkopf-Düsenprüfmuster ebenfalls drei mögliche Zustände:
(Details siehe nächste Seite)
Dieses Testmuster kann in zwei Teile unterteilt werden, die jetzt
in verschiedenen Farben dargestellt, um diese Abschnitte zu kennzeichnen:
Der rote Teil stellt die feste Position dar und dient als Referenzposition.
Der schwarze Teil stellt die Position des Druckkopfs dar und zeigt seinen aktuellen Status an.
Der Normalzustand ist, wenn die beiden symmetrischen Farbblöcke in der Mitte dieselbe Farbe haben und die Streifen auf der linken und rechten Seite genau in der Mitte ausgerichtet sind.
